Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмера ЦТНД-500,
предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условное обозначение: ЦТНД-500-80-11ЦУ1
Редуктор цилиндрический трехступенчатый с межосевым расстоянием выходной ступени 500 мм, передаточным числом 80, вариантом сборки 11,
цилиндрическим концом выходного вала, климатического исполнения У категории размещения 1.
Технические характеристики редуктора ЦТНД 500
Номинальное передаточное отношение
63; 80; 100; 125; 160
Номинальный крутящий момент на тихоходном валу, Н·м
28500
Частота вращения входного вала, мин-1
1500..500
Масса, кг
1448
Примечания:
- При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки
номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках
двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок
не превысит 3·106 в течение всего срока службы редуктора;
- Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и
на входном валу – для вариантов сборки 31, 32, 33 должна быть уменьшена в два раза.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О
(для категорий размещения 4) по ГОСТ 15150-69.

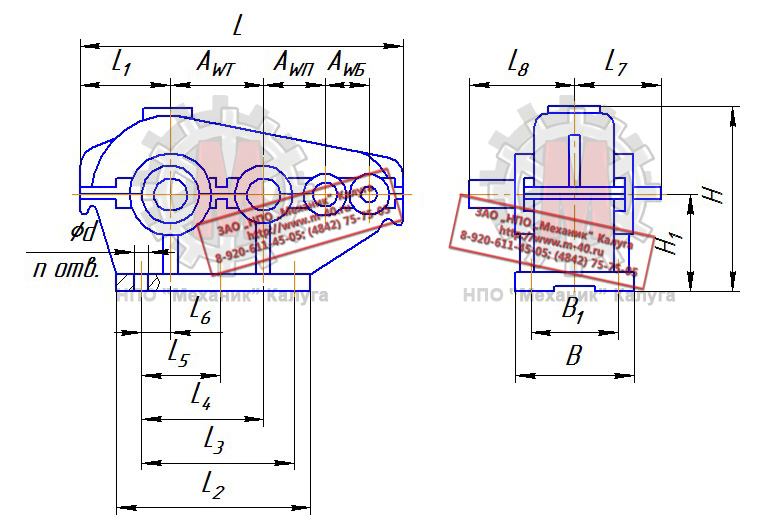

Габаритные и присоединительные размеры редуктора ЦТНД 500
AWТ
AWП
AWБ
L
L1
L2
L3
L4
L5
L6
L7
L8
B
B1
H
H1
d
n
500
315
200
1720
540
1080
915
610
305
215
340
517
480
400
985
500
33
8
Размеры выходных цилиндрических валов редуктора ЦТНД 500
Быстроходный вал
Тихоходный вал
d
l
b
t
d
l
b
t
50
82
14
53,5
160
240
40
169
Варианты сборки редуктора ЦТНД 500
Условное обозначение исполнений редукторов типа ЦТНД 500
Передаточное отношение 63,0
ЦТНД-500-63-11
ЦТНД-500-63-12
ЦТНД-500-63-21
ЦТНД-500-63-22
ЦТНД-500-63-31
ЦТНД-500-63-32
Передаточное отношение 80,0
ЦТНД-500-80-11
ЦТНД-500-80-12
ЦТНД-500-80-21
ЦТНД-500-80-22
ЦТНД-500-80-31
ЦТНД-500-80-32
Передаточное отношение 100,0
ЦТНД-500-100-11
ЦТНД-500-100-12
ЦТНД-500-100-21
ЦТНД-500-100-22
ЦТНД-500-100-31
ЦТНД-500-100-32
Передаточное отношение 125,0
ЦТНД-500-125-11
ЦТНД-500-125-12
ЦТНД-500-125-21
ЦТНД-500-125-22
ЦТНД-500-125-31
ЦТНД-500-125-32
Передаточное отношение 160,0
ЦТНД-500-160-11
ЦТНД-500-160-12
ЦТНД-500-160-21
ЦТНД-500-160-22
ЦТНД-500-160-31
ЦТНД-500-160-32
Редуктор ЦТНД 500 неоднократно модернизировался различными заводами СССР. В связи с чем, детали одинаковых по маркировке редукторов могут
отличаться между собой и не быть взаимозаменяемыми.
Характеристики зубчатых передач редукторов ЦТНД 500 различных заводов-изготовителей могут отличаться между собой по модулю и количеству зубьев при
идентичных передаточных числах.
При размещении заказа в ЗАО "НПО "Механик" без предоставления чертежей деталей, ответственность за несоответствие деталей несет Покупатель.
Узнать цену редуктора ЦТНД 500 Вы можете здесь, или по телефону:
(4842) 75-75-05
